Как проект комплекта инструментов OEM переходит от проектирования к производству?

Переход концепции индивидуального инструмента из файла САПР в продукт, готовый к выпуску на рынок, предполагает значительный капитальный риск, сложную организацию цепочки поставок и строгие инженерные допуски. Менеджеры по закупкам и владельцы брендов часто сталкиваются с несогласованностью производственных спецификаций, неожиданными затратами на оснастку и задержкой вывода продукции на рынок при поиске нестандартных ручных инструментов. Плохо управляемый переход от прототипа к массовому производству ставит под угрозу целостность продукта и репутацию бренда. Для снижения этих рисков требуется строгий поэтапный рабочий процесс производителя оригинального оборудования (OEM). В этом руководстве описаны техническая оценка, основные этапы проверки и этапы производства, необходимые для успешного запуска проекта комплекта инструментов OEM .

• Проектирование для производства (DFM) определяет прибыльность: раннее сотрудничество при выборе материалов и допусков предотвращает дорогостоящие модификации пресс-формы на этапе оснастки.
• Заводская проверка предотвращает структурные сбои: проверка возможностей внутреннего тестирования OEM-партнера и прозрачности цепочки поставок так же важна, как и сам проект САПР.
• Проверка первого изделия (FAI) является критически важной вехой: тщательное тестирование предсерийных образцов на соответствие стандартам ANSI/DIN не подлежит обсуждению перед утверждением массового производства.
• Упаковка и конфигурация влияют на масштабируемость: выбор между модульным алюминиевым корпусом или прочным колесным шасси напрямую влияет на логистику доставки, время сборки и конечную стоимость устройства.
• Защита интеллектуальной собственности требует договорных и операционных границ: защита интеллектуальной собственности предполагает строгие соглашения о неразглашении, разделение производства и четкое право собственности на индивидуальные формы.

Определение области применения и критериев успеха профессионального набора инструментов

Установление базовых технических требований и ожиданий конечного пользователя в отношении производительности до привлечения OEM-производителя предотвращает несовпадение возможностей. Прежде чем резать сталь для форм, необходимо определить точные металлургические свойства, допуски на нагрузку и пространственные ограничения.

Установление требований конечного пользователя и допусков нагрузки

Определите целевую аудиторию, чтобы определить требования к крутящему моменту, стандарты изоляции и эргономические потребности. Авиационная механика требует строгого соблюдения требований по повреждению посторонних предметов (FOD) и точных допусков на размеры. Промышленным электрикам требуется сертифицированная VDE изоляция, рассчитанная на напряжение 1000 В. Автомеханикам необходимы ударопрочные и химически стойкие рукоятки, устойчивые к тормозной жидкости и обезжиривающим средствам.

Определите необходимые металлургические свойства на основе ожидаемого износа и прочности на сдвиг. Хром-ванадий (Cr-V) служит отраслевым стандартом для гаечных ключей и головок благодаря балансу твердости и коррозионной стойкости. Сталь S2 обеспечивает превосходную ударопрочность, что делает ее обязательной для ударопрочных бит и шестигранных ключей. Укажите точные диапазоны твердости по Роквеллу (HRC), необходимые для каждой категории инструментов. Для головок обычно требуется HRC 42–48, а для кусачек — HRC 58–62 на режущих кромках.

Выбор правильной конфигурации и корпуса

Оценить структурные требования к комплекту прокатного инструмента большой производительности . Укажите номинальную нагрузку на ролики, требующие полиуретановые колеса с двойными шарикоподшипниками, способными выдерживать нагрузку не менее 300 фунтов на ролик. Для долговечности телескопической ручки требуется использование толстостенной трубчатой ​​стали или экструдированного алюминия, чтобы предотвратить изгиб при полной нагрузке. Направляющие выдвижных ящиков должны иметь шарикоподшипниковые механизмы с грузоподъемностью не менее 100 фунтов на каждый ящик, включая систему плавного закрытия или фиксации для предотвращения случайного открытия во время транспортировки.

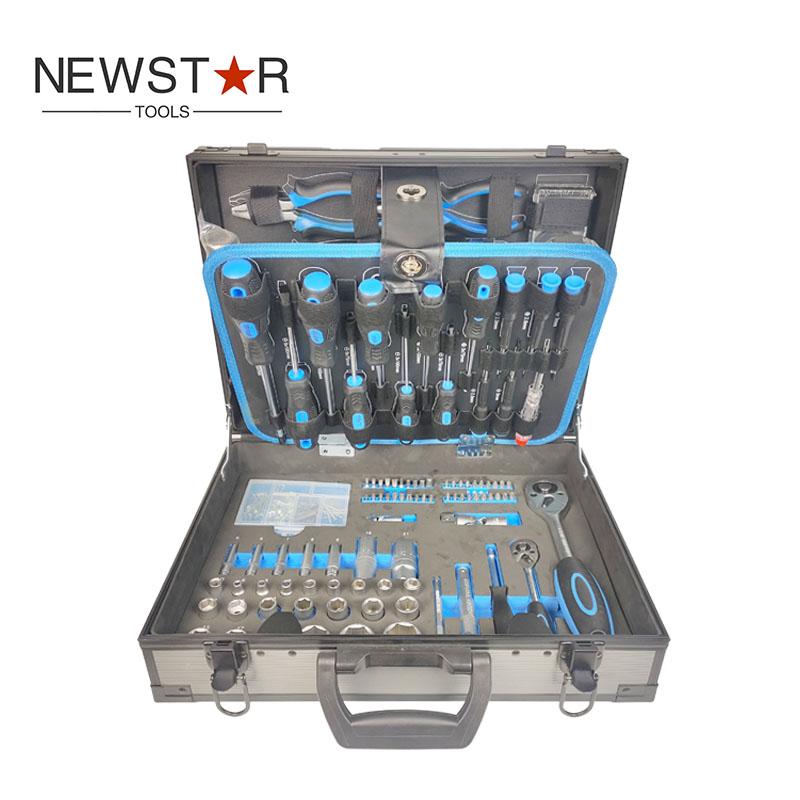

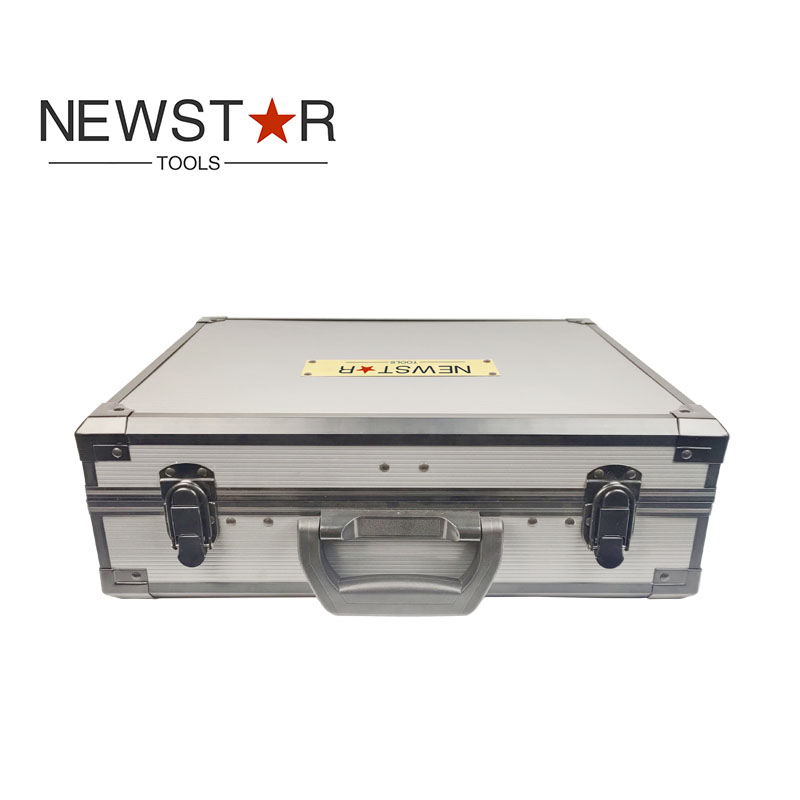

Оцените соотношение веса и долговечности набора инструментов в алюминиевом корпусе . Сосредоточьтесь на усиленных стальных углах, прочных тумблерах и непрерывных петлях для фортепиано. Внутри требуются специальные вставки из пенопласта EVA. Укажите пену EVA высокой плотности с закрытыми порами, фрезерованную с помощью ЧПУ для точных профилей инструмента. Это гарантирует, что инструменты останутся в безопасности во время испытаний на падение и сильной вибрации.

Определите конкретную матрицу инструментов, необходимую для комплексного многофункционального набора ручных инструментов . Избегайте лишних включений, которые добавляют вес без полезности. Оптимизируйте пространственную эффективность, размещая инструменты меньшего размера в пустом пространстве больших ручек. Составьте точную спецификацию материалов для матрицы инструментов, обеспечив логическую последовательность размеров приводов (1/4 дюйма, 3/8 дюйма, 1/2 дюйма) и их метрических/SAE-эквивалентов.

Проверка OEM-партнера на предмет технической компетентности и IP-безопасности

Установите строгие критерии выбора завода OEM. Проверьте свои испытательные лаборатории на месте. Компетентное предприятие должно иметь оптические эмиссионные спектрометры для проверки состава сырой стали. Им нужны камеры солевого тумана для проверки прочности хромирования и тестеры жизненного цикла храповых механизмов. Проводить физические проверки предприятий с упором на системы управления качеством. Проверьте соответствие стандарту ISO 9001 и проследите цепочку поставок сырья вплоть до сталелитейного завода.

Внедряйте правовые и эксплуатационные меры безопасности для защиты запатентованных геометрий инструментов. Используйте многосторонние соглашения о неразглашении. Разделите производство компонентов инструментов между разными субпоставщиками. Поручите одному предприятию выковывать стальные заготовки, другому — литью пластика для рукояток, а третьему — окончательную сборку. Это не позволяет ни одному заводу обладать полным пакетом технических данных для вашего продукта.

Этап 1: Проектирование для производства (DFM) и прототипирование

Адаптация концептуальных проектов к физическим реалиям заводского оборудования требует специального этапа DFM. Инженеры должны воплотить эстетические концепции в технологическую геометрию.

Преобразование концепций в производственные спецификации

Преобразуйте исходные 3D-модели в готовые к производству технические 2D-чертежи. Детализируйте допуски на размеры, качество поверхности и углы уклона. Для штампов для ковки требуются определенные углы уклона (обычно от 3 до 5 градусов), чтобы позволить горячей стальной заготовке выйти из штампа. Ручки, отлитые под давлением, должны иметь одинаковую толщину стенок, чтобы предотвратить появление вмятин во время охлаждения.

Используйте существующие данные о поставках производителя для выявления готовых компонентов. Интеграция стандартизированных креплений, стандартных профилей отверток и обычных пружинных механизмов сводит к минимуму требования к индивидуальному инструменту. Это ускоряет разработку и снижает первоначальные капитальные затраты. Создайте очень подробную спецификацию материалов (BOM). Укажите марки необработанной стали (например, 50BV30 для розеток), пластиковые мономерные соединения (например, TPR и PP для двухкомпонентных ручек) и обработку поверхности (например, зеркальное хромирование, матовое сатинирование или черный оксид).

Проверка прототипа и функциональное тестирование

Используйте обработку с ЧПУ или 3D-печать металлом для создания физических прототипов. Оцените эргономические и пространственные ограничения целевой планировки. Обработанные прототипы позволяют инженерам проверить диаметр рукоятки, баланс и тактильные ощущения инструмента перед тем, как резать дорогостоящие производственные формы.

Проведите предварительные стресс-тесты для выявления потенциальных точек сбоя. Приложите статические нагрузки к губкам гаечного ключа, чтобы измерить прогиб. Проверьте зубья храпового механизма на прочность на сдвиг при максимальном крутящем моменте. Выявление слабого сечения в прототипе стоит несколько сотен долларов, чтобы исправить его в САПР. Обнаружение того же дефекта после обработки ковочного штампа стоимостью 20 000 долларов разрушает бюджет проекта.

Этап 2: Оснастка, выборка и непроизводственный выпуск (NPR)

Оценка капитальных вложений в формы и проверка первоначального результата составляют основу этапа NPR. На этом этапе проект переходит от цифровых файлов к физической стали.

Инвестиционные компромиссы при создании пресс-форм и оснастке

Проанализируйте экономическую выгоду одногнездных и многоместных форм. Одногнездные формы обходятся дешевле, но обеспечивают более низкую производительность и подходят для небольших объемов специальных инструментов. Многогнездные формы требуют более высокого начального капитала, но значительно снижают стоимость единицы продукции для крупносерийных изделий, таких как стандартные головки или ручки отверток. Установите четкое договорное право владения всеми нестандартными инструментами, штампами и пресс-формами. В контракте должно быть четко указано, что формы принадлежат покупателю после окончательного платежа, что не позволяет фабрике использовать ваши собственные штампы для производства инструментов для конкурентов.

Оценка этапов первой инспекции изделия (FAI) и NPR

Выполните всесторонний анализ первых образцов, снятых с инструмента (образцы T1). Измеряйте физические размеры по данным САПР с помощью координатно-измерительных машин (КИМ). Обеспечьте абсолютное соответствие техническим характеристикам. Задокументируйте необходимые модификации инструмента для исправления заусенцев, вмятин или неточностей размеров.

Фаза NPR требует терпения. Спешка с одобрением образцов Т1 или Т2 неизбежно приводит к высокому проценту брака при массовом производстве. Требуйте отправки физических образцов вашей команде инженеров для независимой проверки. Не полагайтесь исключительно на отчеты заводских проверок.

Этап 3: Обеспечение качества и соответствие требованиям при производстве инструментов

Обеспечение соответствия произведенного продукта международным нормативным и отраслевым стандартам гарантирует безопасность и производительность в полевых условиях. Обеспечение качества должно быть интегрировано в производственную линию, а не рассматриваться как окончательный процесс сортировки.

Оценочные линзы, соответствующие отраслевым стандартам

Проверьте соответствие соответствующим стандартам, таким как DIN (Немецкий институт норм), ANSI (Американский национальный институт стандартов) или спецификациям ISO. Эти стандарты определяют минимальные точки разрушения крутящего момента, допуски на размеры для зацепления крепежа и твердость материала. Например, 1/2-дюймовая храповая система, соответствующая стандарту ANSI, должна выдерживать определенную минимальную крутящую нагрузку без проскальзывания шестерни или деформации упора.

Внедрить специализированные протоколы испытаний для изолированных инструментов. Сертификация VDE по электробезопасности требует, чтобы инструменты прошли испытание в водяной бане напряжением 10 000 В, чтобы гарантировать безопасность пользователя в условиях эксплуатации при 1000 В. Инструменты также должны пройти испытания на холодный удар и оценку огнестойкости, чтобы сохранить свой рейтинг VDE.

Сертификация материалов и испытание на твердость

Требуйте сертификаты на сырье (отчеты о заводских испытаниях) от OEM. Эти документы подтверждают точный химический состав партии стали, обеспечивая правильное процентное содержание углерода, хрома, ванадия и молибдена. Проведите испытание на твердость по Роквеллу (HRC) промышленных образцов. Проверьте несколько точек инструмента, чтобы обеспечить равномерную термообработку. Гаечный ключ с твердой губкой, но с мягкой ручкой, прогнется под нагрузкой. Металлургический анализ, включая исследование микроструктуры, подтверждает правильный отпуск и отсутствие внутренних микротрещин.

1. Извлечь случайные образцы из партии термообработки.
2. Отшлифуйте и отполируйте испытательную поверхность, чтобы обеспечить точные показания HRC.
3. Выполните три углубления для каждого инструмента и усредните результаты.
4. Сравните среднее значение HRC с инженерной спецификацией.
5. Поместите в карантин и повторно закаливайте любые партии, выходящие за рамки допустимого окна допуска.

Этап 4: Масштабирование до массового производства и сборки

Управление логистикой крупносерийного производства, консолидация конечной продукции и инженерные коммуникации определяют окончательный успех запуска. Сборочные линии должны работать с точностью, чтобы поддерживать экономичность производства.

Синхронизация цепочки поставок компонентов

Координируйте сроки выполнения заказов между несколькими субпоставщиками. Кузнечное производство стали, литьевые машины для литья пластмасс под давлением и производители корпусов работают по разным графикам. Задержка в производстве пены ЭВА приводит к остановке всей сборочной линии, даже если все стальные инструменты готовы. Внедряйте контрольные точки отслеживания партий и контроля качества на каждом этапе сборки. Присвойте уникальные номера партий каждому производственному циклу, чтобы облегчить отслеживание в случае сбоя на месте.

Окончательная сборка, упаковка и маркировка

Стандартизируйте процесс сборочной линии. Рабочие, помещающие инструменты в лотки из пенопласта EVA или ящики, полученные выдувным формованием, должны следовать строгим стандартным рабочим процедурам (СОП), чтобы не оставалось пустых слотов. Нанесите индивидуальный брендинг с помощью лазерной гравировки на стальные компоненты, тампопечати на пластиковые ручки или двухцветного литья под давлением для постоянной интеграции логотипа. Завершите разработку розничной или промышленной упаковки, способной выдерживать нагрузку при международных перевозках. Проведите испытания ISTA на падение полностью загруженных картонных коробок, чтобы убедиться, что упаковка защищает тяжелые инструменты во время транспортировки.

Замыкание цикла: интеграция данных производственного цеха обратно в проектирование

Установите формальные протоколы связи для передачи реальных данных сборки обратно команде инженеров. Отслеживайте проблемы с набором допусков, когда отдельные детали соответствуют спецификациям, но окончательная сборка плохо склеивается или подгоняется. Отслеживайте показатели доходности, чтобы определить конкретные этапы производства, вызывающие высокий уровень брака. Используйте эту обратную связь от производственного цеха для обновления эталонных моделей CAD и рекомендаций DFM. Постоянное совершенствование продукции упрощает производство последующих производственных циклов и снижает общий уровень брака.

Риски реализации и стратегии их смягчения

Выявление общих точек сбоя в партнерских отношениях с OEM-производителями позволяет вам установить превентивную защиту. Производство нестандартных инструментов сопряжено с неизбежными рисками, которыми необходимо управлять посредством строгого договорного и оперативного контроля.

Управление сроками выполнения заказов и минимальным объемом заказа (MOQ)

Капитал, связанный с чрезмерными запасами из-за высокого минимального заказа, представляет собой серьезный финансовый риск. Дефицит товаров, вызванный длительными сроками производства, наносит ущерб репутации бренда и нарушает розничную дистрибуцию. Согласуйте многоуровневую структуру цен и поэтапные графики поставок. Заключите соглашения о буферных запасах для критически важного сырья. Заплатив фабрике за хранение необработанной стали или заготовок поковок на складе, вы можете значительно сократить время выполнения последующих производственных циклов, не прибегая к производству полностью готовой продукции.

Предотвращение расширения объема работ и перерасхода средств

Постепенные изменения конструкции на этапе оснастки приводят к экспоненциальному увеличению затрат и серьезным задержкам графика. Перемещение размещения логотипа или изменение контура ручки после вырезания форм требует дорогостоящей электроэрозионной обработки или сварки. Обеспечьте строгую заморозку проекта перед началом работы с оснасткой. Требуйте формальных заказов на технические изменения (ECO) для любых последующих модификаций. ОЭС должно включать подробный анализ затрат и времени, заставляя заинтересованные стороны обосновать изменение бюджетом проекта и датой запуска.

Заключение

Успешный переход OEM-проекта от проектирования к производству требует отношения к производителю как к инженерному партнеру, а не как к поставщику транзакций. Успех зависит от строгого DFM, строгих протоколов FAI и непрерывной обратной связи между производственным цехом и конструкторским отделом. При оценке OEM-партнеров для получения профессионального набора инструментов отдавайте предпочтение фабрикам, которые демонстрируют собственные возможности оснастки, прозрачный поиск материалов, документированное соответствие стандартам ANSI/DIN и проверенный опыт защиты интеллектуальной собственности клиента.

• Составьте комплексный пакет технических данных (TDP) с подробным описанием всех характеристик материалов, допусков и файлов 2D/3D CAD.
• Составьте и подпишите взаимное соглашение о неразглашении (NDA), прежде чем делиться какими-либо запатентованными разработками с потенциальными фабриками.
• Отправьте запрос ценового предложения (RFQ) группе проверенных производителей, включенной в короткий список, чтобы сравнить затраты на оснастку и цены за единицу продукции.
• Запланируйте предварительную проверку DFM на выбранном вами заводе, чтобы уточнить спецификации материалов и определить модификации, позволяющие сэкономить средства.
• Создайте четкий протокол проверки и подпишите «золотой образец», прежде чем санкционировать первый серийный выпуск.

Часто задаваемые вопросы

Вопрос: Сколько времени занимает переход индивидуального набора инструментов от проектирования к серийному производству?

Ответ: Срок обычно составляет от 4 до 8 месяцев. DFM и прототипирование занимают 4-6 недель. На оснастку и отбор проб уходит 6–10 недель. Массовое производство добавляет еще 6-8 недель, в зависимости от сложности, наличия материалов и мощности завода.

Вопрос: В чем разница между OEM и ODM для ручных инструментов?

О: OEM (производитель оригинального оборудования) означает, что завод производит продукцию, полностью основанную на вашем индивидуальном дизайне и технических характеристиках. ODM (производитель оригинального дизайна) означает, что фабрика предоставляет существующий заранее разработанный продукт, который вы можете маркировать или слегка модифицировать.

Вопрос: Как управляются затраты на оснастку на этапе NPR?

Ответ: Затраты на оснастку обычно оплачиваются авансом или амортизируются в течение установленного объема производства. В четких контрактах должно быть указано, что вы являетесь владельцем пресс-форм после оплаты, что не позволяет фабрике использовать ваши фирменные штампы для производства инструментов для других клиентов.

Вопрос: Какие материалы лучше всего подходят для набора инструментов в алюминиевом корпусе?

Ответ: Для внешней рамы предпочтительны высококачественные алюминиевые сплавы, такие как 6061, из-за их превосходного соотношения прочности и веса. Внутри должна быть использована пена EVA высокой плотности, обработанная на станке с ЧПУ, чтобы надежно закрепить инструменты и поглотить удары во время транспортировки.

Вопрос: Почему так важна первая проверка товара (FAI)?

Ответ: FAI проверяет, что производственный процесс позволяет постоянно производить детали, точно соответствующие вашим спецификациям. Он служит последней контрольной точкой для выявления размерных, косметических или металлургических ошибок до начала массового производства, предотвращая дорогостоящие крупномасштабные дефекты.
