Что такое набор плоскогубцев VDE и когда он необходим?

Работа вблизи цепей под напряжением требует абсолютной уверенности в оборудовании; Различие между стандартными ручными инструментами и ручными инструментами, сертифицированными VDE, является критической границей безопасности жизни. Электрики и техники должны сбалансировать необходимость резкой резки, точного захвата и поворота крепежных деталей с абсолютной необходимостью диэлектрической защиты от дуговой вспышки и поражения электрическим током. Оценка набора плоскогубцев VDE требует понимания основных стандартов испытаний, оценки металлургического качества и точного знания, когда изолированный набор инструментов является строгим требованием соответствия, а не необязательным обновлением. Полагаться на несертифицированное оборудование в составе живой панели — это рискованная игра с фатальными последствиями. Вам нужны инструменты, специально разработанные для того, чтобы изолировать ваши руки от смертельного напряжения, одновременно создавая механическую силу, необходимую для манипулирования толстой медью и прочными клеммными винтами.

• Стандарты сертификации: инструменты True VDE проходят индивидуальное тестирование при 10 000 В переменного тока, чтобы гарантировать безопасную работу при напряжении до 1 000 В переменного тока и 1 500 В постоянного тока в соответствии со стандартами IEC 60900.
• Базовая конфигурация: в то время как базовый набор плоскогубцев для электриков, состоящий из трех предметов, покрывает 90% работ на панели, в расширенные наборы из четырех предметов добавляются регулируемые плоскогубцы для водяных насосов для выполнения работ по прокладке трубопроводов и крепежу в тяжелых условиях.
• Целостность материала: в наборах профессионального уровня используется хром-ванадиевая (Cr-V) сталь, подвергнутая высокочастотной индукционной закалке, что гарантирует, что режущие кромки и выравнивание губок прослужат дольше срока службы изоляции.
• Заблуждение единого набора: использование инструментов VDE для ежедневных тяжелых механических задач ускоряет деградацию изоляции, что делает их небезопасными для электрических сред, находящихся под напряжением. Важное значение имеет специализированное управление жизненным циклом.

Понимание стандарта VDE и изолированных плоскогубцев на 1000 В

Протокол испытаний IEC 60900

Институт VDE (Verband der Elektrotechnik) выступает в качестве основного органа в области электробезопасности и независимой сертификации. Они устанавливают рамки тестирования, которые отличают настоящее защитное оборудование от стандартного оборудования. Маркировка IEC 60900 указывает на то, что инструмент прошел строгую серию разрушающих и неразрушающих испытаний. Производители должны подвергнуть эти инструменты испытанию на погружение в водяную баню напряжением 10 000 В. Вода действует как идеальный проводник, обнажая любые микроскопические отверстия или структурные недостатки в изоляционном материале. Если инструмент выдерживает это погружение без электрического пробоя, он получает свой рейтинг.

Тестирование выходит далеко за рамки сопротивления напряжению. Инструменты подвергаются испытаниям на воздействие экстремальных температур: их охлаждают до -40°C и нагревают до +70°C, а затем наносят на них тяжелый груз. Это гарантирует, что пластик не расколется при морозе и не деформируется при сильной жаре. Испытание на адгезию подтверждает, что изоляционный материал не оторвется от стального сердечника под действием большой силы натяжения. Проверка огнестойкости гарантирует, что ручки не будут действовать как ускоритель при воздействии дуговой вспышки. Эти комбинированные испытания подтверждают безопасные рабочие характеристики при напряжении 1000 В переменного тока и 1500 В постоянного тока. Они имеют строгий коэффициент безопасности 10:1, что означает, что во время лабораторных испытаний инструмент выдерживает нагрузку, в десять раз превышающую его номинальную.

Изоляция VDE по сравнению со стандартными ручками с погружением

Многие стандартные инструменты оснащены удобными прорезиненными ручками. Эти захваты не обеспечивают нулевую гарантированную электрическую защиту. Они предназначены исключительно для снижения усталости рук и улучшения механического захвата. Структурно интегрированная многокомпонентная изоляция VDE совершенно иная. Он приклеивается непосредственно к стальному сердечнику посредством специальных процессов литья под давлением. Вы не можете просто снять изоляцию VDE с ручки. Физические требования к конструкции ручек VDE включают обязательные фланцы с защитой от скольжения. Эти ярко выраженные выступы расположены в верхней части рукоятки, физически предотвращая соскальзывание рук вперед по проводящей стали во время сильных толчков или скручивающих движений.

Профессиональные плоскогубцы с изоляцией на напряжение 1000 В часто используют двухцветную многослойную изоляцию. Обычная конфигурация включает ярко-желтый внутренний слой, покрытый красным внешним слоем. Он служит активным визуальным индикатором износа. Если вы видите желтый цвет, просвечивающий сквозь красный, диэлектрическая целостность нарушена, и вам следует немедленно выбросить инструмент.

Основные компоненты профессионального набора плоскогубцев VDE

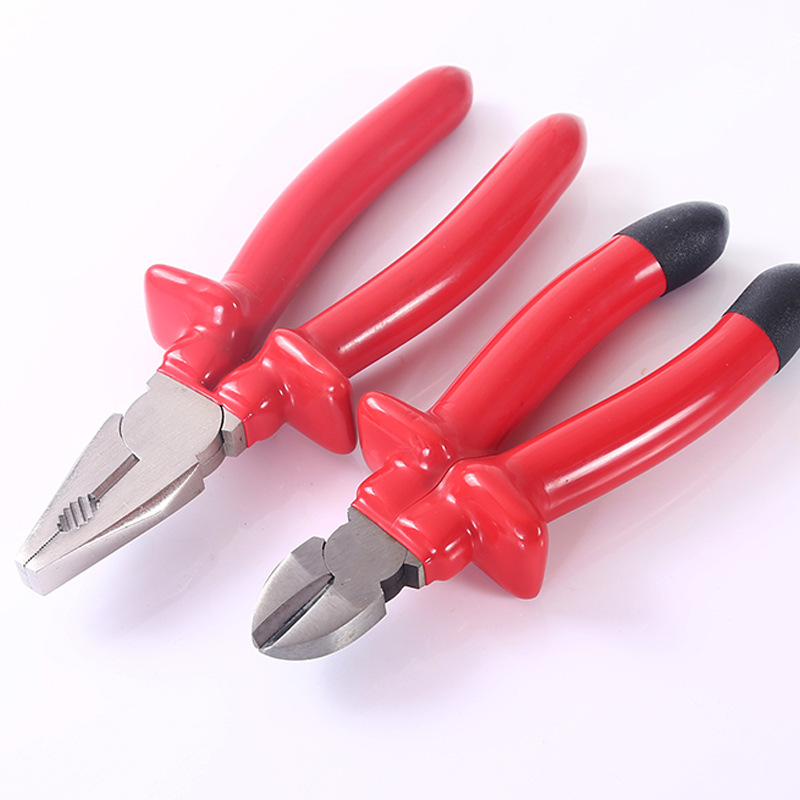

Комбинированные плоскогубцы

Комбинированные плоскогубцы служат основной рабочей лошадкой в ​​любом наборе электрических инструментов. В их роль входит зажим, изгиб, вытягивание и захват как плоских, так и круглых материалов. Они выполняют большую часть общих задач по манипуляциям внутри панели или распределительной коробки. При выборе комбинированных плоскогубцев необходимо учитывать геометрию зубьев челюсти. Прецизионно заточенные зубцы обеспечивают оптимальное сцепление застежки без снятия материала. Многие современные конструкции включают встроенные обжимные профили, специально предназначенные для кабельных наконечников. Стабильность шарнирного соединения с высоким рычагом имеет решающее значение. Хорошо обработанный шарнир уменьшает боковой люфт, обеспечивая максимальную передачу усилия непосредственно на кулачки.

Плоскогубцы с длинным носом (бекасек)

Плоскогубцы с длинными носками превосходно подходят для прокладки проводов, размещения компонентов в глубоких шкафах и работы в переполненных панелях выключателей. Их увеличенный радиус действия позволяет техническим специалистам манипулировать проводниками, не помещая руки в опасную близость к шинам, находящимся под напряжением. Критерии оценки в значительной степени ориентированы на эластичность кончиков. Высококачественные наконечники устойчивы к деформации при тяжелых скручивающих нагрузках. Точное выравнивание является обязательным; кончики должны идеально соприкасаться, чтобы между ними не было видно дневного света. Полукруглые зубчатые профили губок обеспечивают необходимое трение для надежного захвата гладкой изоляции провода.

Бокорезы (Бокорезы)

Бокорезы предназначены для резки мягкой, средней и твердой медной или алюминиевой проволоки. Высококачественный нож аккуратно разрезает провод, не сдавливая проводник, что жизненно важно для поддержания надлежащей целостности оконечных соединений. Вы должны оценить режущие кромки с индукционной закалкой. Ищите конкретные эталоны рейтинга HRC (твердость по Роквеллу), обычно более 60 HRC для режущих кромок. Точные углы скоса определяют, насколько чисто инструмент режет проволоку различного сечения. Конструкция шарниров с высокой передачей смещает точку поворота ближе к режущей кромке, что значительно снижает усилие ручной резки, требуемое от пользователя.

Щипцы для регулируемого соединения (водяной насос)

Регулируемые клещи для соединений используются с разъемами кабелепроводов, затягивают кабельные вводы и зажимают нестандартные крепления. Они обеспечивают мощный рычаг для упорных механических соединений. Критериями оценки являются геометрия самоблокирующихся губок. Зубья должны вгрызаться в трубы и гайки, чтобы давление вниз автоматически затягивало захват. Конструкция с коробчатым шарниром обеспечивает высокую стабильность, направляя ручку с обеих сторон, предотвращая скручивание губок под нагрузкой. Тонкий профиль обеспечивает доступ к узким распределительным коробкам, куда не помещаются стандартные ключи.

Оценочные размеры: выбор подходящего набора плоскогубцев для электрика

Базовая металлургия, сохранение кромки и качество производства

Основой любого надежного набора плоскогубцев для электрика является его основная металлургия. Закаленная в масле и термообработанная хромованадиевая (Cr-V) сталь необходима для обеспечения долгосрочной механической прочности. Сталь Cr-V обеспечивает оптимальный баланс твердости при резке и прочности при скручивании. Прецизионно отшлифованная сталь с течением времени напрямую влияет на захват, эффективность резки и выравнивание губок клещей для ремонта электрооборудования . Плохая механическая обработка приводит к затуплению кромок и проскальзыванию кулачков. Инструменты VDE характеризуются строгим контролем качества. Испытания на соответствие часто приводят к более жестким производственным допускам, чем стандартные неизолированные инструменты, поскольку любой структурный отказ во время испытаний приводит к полной браковке партии.

1. Убедитесь, что состав стали явно указан как хром-ванадиевая или высокоуглеродистая инструментальная сталь.
2. Проверьте рейтинг HRC режущих кромок; все, что ниже 60 HRC, быстро затупится на жесткой проволоке.
3. Осмотрите шарнирное соединение на предмет бокового люфта; жесткие допуски предотвращают смещение кулачков при сильном крутящем моменте.
4. Осмотрите зубцы губок на предмет острой и равномерной обработки, которая гарантирует надежный захват крепежных деталей.

Эргономика против компромиссов в доступности

Пользователи сталкиваются с неизбежным компромиссом в дизайне изолированных инструментов. Толстая многокомпонентная изоляция, необходимая для безопасности, увеличивает размер инструмента. Дополнительная толщина может затруднить доступ к глубоко утопленным винтам или плотно расположенным клеммным блокам. Вы должны оценить конструкцию рукоятки на предмет передачи крутящего момента и сопротивления скольжению на мокрой/сухой дороге. Материал рукоятки должен обеспечивать высокое трение, даже если руки потные. Маневренность в ограниченном пространстве DIN-рейки и узких распределительных щитах требует тщательного баланса. Некоторые производители теперь предлагают тонкие инструменты VDE, которые поддерживают номинальное напряжение 1000 В, уменьшая при этом профиль изоляции вблизи рабочего конца.

Реалии долговечности: VDE и инструменты, не относящиеся к VDE

В отрасли часто спорят о долговечности инструментов VDE по сравнению с их неизолированными аналогами. Механически стальные сердечники часто имеют одинаковые характеристики. Однако толстое защитное покрытие защищает сталь от ржавчины и влаги лучше, чем голый металл. Компромисс заключается в том, что это пластиковое покрытие создает уязвимую точку отказа. Раздробление, разрыв или химическое разрушение изоляции снижают рейтинг безопасности инструмента задолго до того, как сталь изнашивается. Падение инструмента VDE на острый бетон или воздействие агрессивных растворителей может мгновенно разрушить его диэлектрические свойства.

Когда изолированный набор инструментов строго необходим?

Правила комплаенса и безопасности труда

Работа на оборудовании, находящемся под напряжением, или вблизи него строго регулируется стандартами безопасности. OSHA (29 CFR 1910.335) и NFPA 70E требуют использования изолированных инструментов при работе в пределах границы ограниченного подхода к открытым частям, находящимся под напряжением. Нельзя полагаться на стандартные инструменты, обернутые изолентой. Использование несертифицированных или самоизолированных инструментов в зонах с ограниченным доступом к электричеству влечет за собой серьезную ответственность, соблюдение требований и страхование. Если произойдет вспышка дуги и следователи обнаружат на объекте несертифицированные инструменты, штрафы и отказ в страховых выплатах могут нанести ущерб подрядному бизнесу. Изолированный набор инструментов является обязательным требованием соответствия, а не рекомендацией.

Стратегия «Выделенный набор» против стратегии «Один набор, чтобы управлять всеми»

Технические специалисты часто спорят, стоит ли покупать один комплект VDE для всей повседневной работы или использовать отдельные сумки для инструментов. Подход «одного набора» несет в себе значительные риски. Ежедневный механический износ ухудшает диэлектрические свойства изоляции VDE. Царапание об острые металлические коробки, воздействие жира, растворителей и абразивной пыли разрушают пластик. Использование плоскогубцев VDE для снятия упорного механического кронштейна может привести к повреждению ручки. Операционная логика использования двух отдельных наборов инструментов является разумной. Сохраняйте стандартные ручные инструменты для тяжелых механических работ, сноса и черновых работ. Зарезервируйте специальный набор ручных инструментов VDE исключительно для окончательной заделки и электрооборудования панелей под напряжением.

Риски внедрения и протоколы обслуживания

Критерии проверки перед использованием

Безопасность зависит от постоянной бдительности. Установите строгий протокол визуального и тактильного контроля перед каждым сеансом работы на линии. Проведите пальцами по ручкам на предмет порезов и ссадин. Немедленно выявите признаки критического отказа. Ищите микротрещины, оголенную сталь или поврежденные защитные приспособления. Если вы используете двухслойные ручки, внимательно проверьте, нет ли желтого цвета через красный внешний слой индикатора износа. Если инструмент не прошел проверку, немедленно уберите его с рабочей площадки, чтобы предотвратить случайное использование.

Хранение, очистка и управление жизненным циклом

Правильное хранение продлит срок службы вашего оборудования. Храните инструменты так, чтобы предотвратить деградацию от ультрафиолета, резкие колебания температуры и физические проколы другими острыми инструментами. Не бросайте инструменты VDE в сумку вместе с канцелярскими ножами и голыми ножовочными полотнами. Используйте специальные пакеты или рулоны для инструментов. Следуйте утвержденным процедурам очистки. Избегайте растворителей и химических обезжиривателей, которые могут разрушить или сделать хрупкой пластиковую изоляцию. Вместо этого используйте мягкое мыло и воду и тщательно высушите инструменты. Установите четкие инструкции о том, когда следует окончательно вывести из эксплуатации и заменить скомпрометированные инструменты. При нарушении изоляции уничтожьте инструмент или пометьте его как неизолированный, чтобы избежать фатальной путаницы.

Заключение

1. Немедленно проверьте свои имеющиеся сумки с инструментами, чтобы отделить стандартные механические инструменты от сертифицированных электрозащитных средств.
2. Осмотрите все существующие изолированные ручки на наличие микротрещин, химического разрушения или открытых внутренних слоев индикатора износа и выбросьте поврежденные детали.
3. Приобретите специальный набор плоскогубцев, сертифицированный по стандарту IEC 60900, специально предназначенный для работы с панелями под напряжением и окончательными подключениями.
4. Внедрите строгий ежедневный тактильный осмотр перед использованием всего изолированного оборудования перед пересечением границы ограниченного подхода.

Часто задаваемые вопросы

Вопрос: В чем разница между VDE и стандартными изолированными плоскогубцами на 1000 В?

О: VDE относится к конкретному немецкому испытательному институту (Verband der Elektrotechnik), который сертифицирует инструменты. Хотя производитель может классифицировать инструмент на напряжение 1000 В, клеймо VDE гарантирует, что он прошел независимые, строгие сторонние испытания в соответствии со стандартами IEC 60900.

Вопрос: Могу ли я использовать изоленту для изоляции стандартных плоскогубцев?

О: Нет. Обмотка стандартных инструментов изолентой не обеспечивает гарантированной диэлектрической защиты и нарушает правила безопасности OSHA и NFPA 70E. Лента легко рвется, разрушается и не обеспечивает структурной защиты от скольжения.

Вопрос: Как часто мне следует проверять изолированные инструменты?

О: Перед каждым использованием необходимо выполнять визуальный и тактильный осмотр. Ищите порезы, глубокие царапины, химическую деградацию или открытые внутренние изоляционные слои.

Вопрос: Могу ли я очистить инструменты VDE очистителем или обезжиривателем тормозов?

О: Избегайте агрессивных химикатов, растворителей и обезжиривателей. Эти вещества могут сделать пластиковую изоляцию хрупкой, размягчить или разрушить ее, снижая ее электрическое сопротивление. Вместо этого используйте мягкое мыло и воду.

Вопрос: Что означает двухцветный маркер на некоторых инструментах VDE?

О: Двухцветные ручки служат визуальным индикатором безопасности. Обычно красный внешний слой покрывает желтый внутренний слой. Если желтый слой становится видимым, изоляция нарушена, и инструмент необходимо заменить.
